Într-un tablou electric, două aparate pot arăta aproape la fel și pot declanșa alimentarea, dar reacționează la probleme diferite. Protecția diferențială urmărește curentul care pleacă pe un traseu nedorit, de obicei către pământ. Siguranța AFDD caută tiparul specific unui arc electric, inclusiv atunci când curentul nu este suficient de mare pentru ca o protecție magnetotermică să declanșeze.
De aici apare confuzia. Un AFDD nu este pur și simplu o diferențială mai sensibilă, iar diferențiala nu înlocuiește detectarea arcului electric. Într-un tablou bine gândit, fiecare dispozitiv are un rol distinct.
Diferența dintre AFDD și protecția diferențială devine mai ușor de înțeles când urmărești tipul de defect, locul montajului și comportamentul circuitelor electronice. Acolo se vede și când siguranța AFDD merită instalată.
Cuprins
1.AFDD și diferențiala nu păzesc aceeași problemă
2.Locul montajului schimbă ce vede dispozitivul
3.Când merită instalată siguranța AFDD
4.Un exemplu de tablou în care alegerea se vede imediat
1.AFDD și diferențiala nu păzesc aceeași problemă
Două declanșări nu înseamnă aceeași protecție. O siguranță diferențială compară curentul care pleacă pe conductorul de fază cu cel care se întoarce pe conductorul neutru. Dacă o parte din curent scapă spre pământ sau printr-o persoană, apare un dezechilibru. Dispozitivul întrerupe alimentarea.
AFDD-ul urmărește altceva. El analizează forma semnalului electric și caută semnele unui arc produs de o conexiune slăbită, de un conductor deteriorat sau de o izolație afectată. Un arc în serie poate apărea pe traseul unui singur conductor, fără să trimită neapărat curent către pământ. În acest caz, protecția diferențială poate să nu aibă motiv să declanșeze.
Protecția magnetotermică are și ea o limită. Reacționează la suprasarcină sau scurtcircuit, însă un arc de intensitate redusă poate încălzi treptat materialele din jur fără să atingă pragul necesar pentru declanșare.
Într-o comparație simplă:
– protecția magnetotermică reacționează la supracurent;
– protecția diferențială reacționează la curentul care se scurge pe o cale nedorită;
– AFDD-ul caută semnătura electrică a unui arc;
– un dispozitiv combinat poate include mai multe funcții, dar acest lucru trebuie verificat în fișa tehnică.
Un AFDD nu înlocuiește automat diferențiala. Unele aparate includ protecție diferențială și magnetotermică, însă altele au doar detectarea arcului. Denumirea de pe carcasă nu este suficientă. Contează schema dispozitivului și funcțiile declarate de producător.
Confuzia este firească, mai ales când toate aparatele sunt montate în același tablou. Diferența reală se vede abia când întrebi ce anume trebuie detectat.
2.Locul montajului schimbă ce vede dispozitivul
Un AFDD montat la originea circuitului final urmărește traseul pe care îl protejează, de la tablou până la prize și consumatori. Asta ajută la detectarea defectului și la localizarea zonei unde trebuie verificată instalația.
Montarea unui singur aparat pe intrarea generală a tabloului poate amesteca semnalele mai multor circuite. Dacă apare o declanșare, vei ști că există o problemă undeva în instalație, dar nu neapărat pe ce circuit. Zgomotul electric provenit de la mai mulți consumatori poate face și analiza mai dificilă.
În circuite electronice, alegerea cere puțină atenție. Încărcătoarele, sursele în comutație, corpurile de iluminat cu LED, invertoarele și unele aparate de uz casnic produc forme de undă care pot fi analizate de AFDD. Dispozitivele moderne sunt proiectate să distingă zgomotul obișnuit de un arc periculos, însă compatibilitatea nu trebuie presupusă.
Câteva lucruri merită verificate înainte de montaj:
– numărul și tipul consumatorilor conectați pe circuit;
– existența surselor în comutație, a invertoarelor sau a echipamentelor cu filtre;
– compatibilitatea dintre AFDD și protecția diferențială deja montată;
– posibilitatea de a identifica rapid circuitul după o declanșare.
La o declanșare repetată, nu este bine să rearmezi dispozitivul la nesfârșit. Se opresc consumatorii, se separă circuitul și se caută cauza. Uneori problema este aparatul conectat. Alteori, conexiunea din doză sau din tablou este punctul vulnerabil.
3.Când merită instalată siguranța AFDD
Siguranța AFDD merită mai ales acolo unde un incendiu electric ar avea consecințe mari sau unde defectul poate rămâne mult timp neobservat. Nu este nevoie să tratezi fiecare circuit ca pe o copie a celuilalt. Riscul depinde de clădire, de traseele cablurilor, de materialele din încăpere și de persoanele care folosesc spațiul.
În practică, un electrician poate lua în calcul AFDD pentru:
– dormitoare și spații unde oamenii dorm;
– locuințe cu structură din lemn sau cu multe finisaje combustibile;
– circuite din clădiri vechi, cu conexiuni greu de verificat;
– încăperi unde sunt păstrate obiecte care se deteriorează rapid în caz de incendiu.
Costul și spațiul din tablou contează. Un dispozitiv AFDD poate ocupa mai mult loc decât o protecție simplă și are un preț mai ridicat. Dacă tabloul este deja aglomerat, poate fi nevoie de reorganizare, nu doar de adăugarea unui aparat lângă cele existente.
Merită instalat și pe un circuit cu consumatori electronici? Uneori da, mai ales dacă acel circuit alimentează un spațiu de dormit sau trece printr-o zonă cu risc crescut. Totuși, electricianul trebuie să verifice tipul sarcinii și instrucțiunile aparatului. O protecție aleasă fără să ții cont de consumatori poate duce la declanșări nedorite, iar acestea sunt enervante și greu de interpretat.
AFDD-ul nu repară o instalație executată prost. Nu strânge singur o bornă slăbită și nu înlocuiește verificarea conductorilor. El poate întrerupe alimentarea atunci când detectează un tipar periculos, însă calitatea conexiunilor rămâne la fel de importantă.
4.Un exemplu de tablou în care alegerea se vede imediat

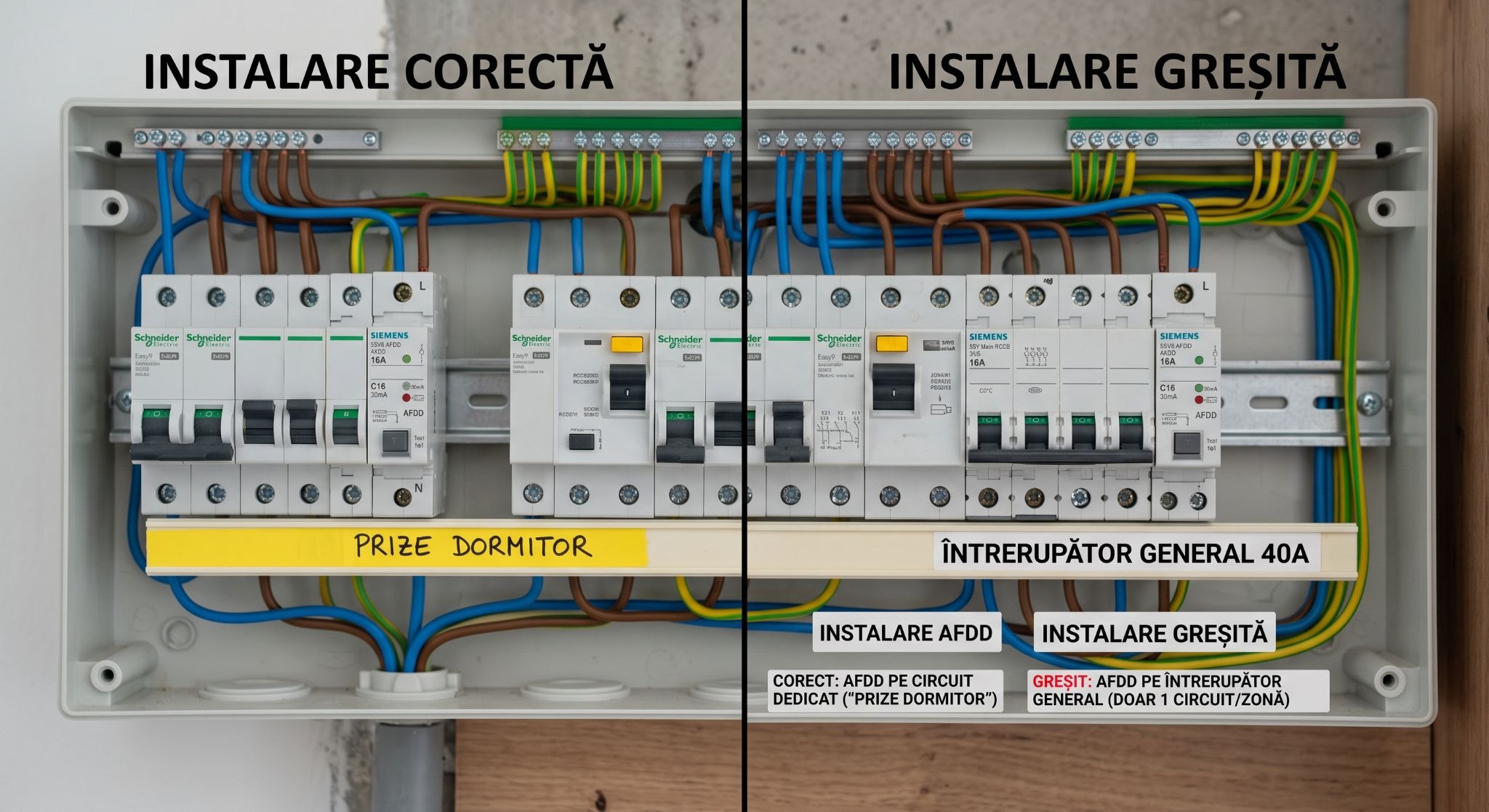

Spre exemplu: ai un circuit final de prize pentru un dormitor, cu un traseu de aproximativ 22 de metri, șase prize și mai multe încărcătoare conectate permanent. Cablul trece printr-un perete cu finisaje combustibile, iar tabloul are suficient spațiu pentru o protecție dedicată.
Într-o asemenea situație, montarea AFDD-ului la începutul circuitului este mai ușor de urmărit decât instalarea unui singur dispozitiv pe general. Dacă apare un arc pe traseu, aparatul supraveghează circuitul respectiv, iar verificarea pornește dintr-o zonă clară. Dacă un deviz ajunge la 1.200 RON pentru dispozitiv și montaj, decizia se cântărește în raport cu riscul încăperii, nu doar cu prețul aparatului.
Ordinea verificărilor ar putea arăta astfel:
1. se identifică exact circuitul care alimentează dormitorul;
2. se verifică dacă AFDD-ul include și protecție diferențială sau dacă aceasta rămâne separată;
3. se controlează secțiunea conductorilor, conexiunile și tipurile de consumatori;
4. se testează dispozitivul după montaj și se notează circuitul protejat.
Dacă același AFDD ar fi montat pe alimentarea generală, declanșarea ar putea opri mai multe încăperi. Vei pierde timp scoțând din priză aparate din toată locuința. Mai grav, cauza ar putea rămâne ascunsă printre mai multe circuite și consumatori.
Într-un tablou vechi, însă, simpla adăugare a AFDD-ului poate scoate la iveală alte probleme: nuluri comune între circuite, conexiuni încălzite sau conductori deteriorați. Acolo, prima cheltuială ar putea fi verificarea instalației. Altfel, aparatul nou ajunge să fie pus peste o problemă mai veche.
Întrebarea nu este dacă siguranța AFDD este „mai bună” decât diferențiala. Ele urmăresc defecte diferite. Diferențiala rămâne necesară pentru scurgerile de curent, iar AFDD-ul are rost acolo unde arcul electric este un risc plauzibil și consecințele lui ar fi serioase.
Valoarea unui AFDD se pierde dacă este montat la întâmplare, pe un circuit nepotrivit sau fără să știi ce funcții include. Un aparat ales după traseu, consumatori și nivelul de risc poate proteja mult mai bine decât unul cumpărat doar pentru că ocupă un loc nou în tablou.
